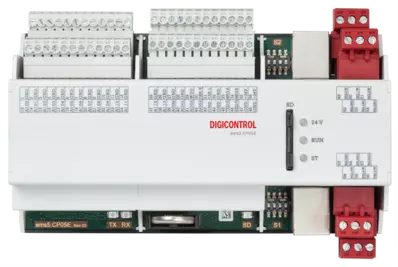

ems5.CP05E

Erweiterungsfähige Automationsstation
BACnet Building Controller (B-BC), BACnet/IP, BACnet MS/TP, BACnet/SC
AMEV profile AS-B

BACnet Building Controller (B-BC) entsprechend dem BACnet Standardized Device Profile L (ANSI ASHRAE-Standards 135-2001 bzw. DIN EN 16484-5).
BACnet Protocol Rev. 1.25, BACnet/SC, AMEV profile AS-B

DIGICONTROL ems5.CP05E ist eine netzwerkbasierte, frei programmierbare, erweiterungsfähige Automationsstation zur Umsetzung vielfältiger Aufgaben in allen Bereichen der Gebäude- und Raumautomation. Die offene Kommunikation über alle modernen Übertragungswege, die Nutzung vorhandener IT-Infrastrukturen, die Integration unterschiedlicher Gewerke und Systeme sowie das erweiterbare Gesamtkonzept mit zentraler und dezentraler Aufgabenverteilung durch intelligente Erweiterungsmodule prädestiniert ems5.CP05E für alle Anforderungen der Zukunft. Als kompakte Station wird sie innerhalb kleinerer Anlagen eingesetzt und findet als erweiterbares System ebenso Anwendung innerhalb komplexerer Gebäude- und Raumautomationsnetzwerke. Die ems5.CP05E verfügt über einen integrierten Webserver zur vollständig grafikbasierenden Fernbedienung und Überwachung der Automationsfunktionen. Eine vollgrafische Visualisierung der Anlageninformation wird ebenfalls unterstützt. Die ems5.CP05E ist einsetzbar als BACnet® Building Controller (B-BC) entsprechend dem BACnet® Standardized Device Profile gemäß Annex L des ANSI ASHRAE-Standards 135-2001 bzw. DIN EN 16484-5. die Kommunikation erfolgt über BACnet/IP, BACnet MS/TP oder BACnet/SC.

  • Spannung:
    24 V DC +/- 10 %
  • Leistungsaufnahme:
    5 W
  • Elektrischer Anschluss:
    über Schraubsteckklemmen für Drähte bis 2,5 mm²
  • Gehäuse:
    Hutschienengehäuse für Elektrounterverteilung
  • Abmessungen:
    162 x 90 x 62 mm
  • Schutzart:
    IP20 nach DIN 40050
  • Umgebungstemperatur Betrieb:
    +5...+45 °C
  • Umgebungsfeuchte:
    Bis 85 % rF ohne Betauung nach VDE 0160, EN 50178, Kl. 3K3
  • Normen / Regeln / Richtlinien / Zulassungen:
    Siehe EU-Konformitätserklärung

  • Eingänge:
    • 14 Universaleingänge, frei konfigurierbar als:
    • PT/NI1000, Auflösung 12 Bit
    • Digitale Eingänge 24V DC
    • 0...10V DC, Auflösung 12 Bit
  • Ausgänge:
    • 4 Analogausgänge 0…10V DC
    • 10 Bit, 3 mA
    • 6 digitale Relaisausgänge 230V AC / 6A / potentialfreier Schließer
    • 10 Mio. mechanische Schaltspiele
  • Bedienung:
    Bedienung über integrierten Webserver
  • LED-Anzeige:
    24 V-LED (Grün), RUN-LED (Grün), ST-LED (Rot), RS232/RS485 TX (Grün), RX (Orange), SD-Karte DUO-LED
  • Systembus:
    CAN-Bus
  • Schnittstellen:
    • 2x Ethernet-Schnittstelle 10/100 Mbit über integrierten Switch an RJ45-Buchsen
    • 1x RS232/485
    • 1x CAN-Bus
    • 1x SD-Karten-Schnittstelle
  • Mikroprozessorsystem:
    • CPU: ARM Cortex™-A5, Cortex™-M4, 500 MHz (A5), 167 MHz (M4)
    • Speicher: 256MB RAM, 512MB FLASH
  • Sonstige Merkmale:
    • Watchdog-Ausgang 24V DC
    • integrierter SD-Karten-Slot

Typ
Beschreibung
ems4.HBUS-161

Tragschienen-Busverbinder HBUS 161,6

ems5.BACnetSC

Lizenz zur Nutzung von BACnet/SC

ems5.CBM

DIGICONTROL ems5-Erweiterungslizenz für CAN-Bus-Module. Lizenz für ein Erweiterungsmodul. Die Lizenz ist ab dem 13. Erweiterungsmodul erforderlich.

ems5.FBM

DIGICONTROL ems5-Erweiterungslizenz für CAN-Feldbusmodule, wie z.B. ems4.DEA2I oder R4D.RCxx. Lizenz für ein Erweiterungsmodul. Die Lizenz ist ab dem 13. Erweiterungsmodul erforderlich.

ems5.MOBM2

DIGICONTROL ems5-Erweiterungslizenz der ems5 für die integrierte Modbus-RTU-Master-Schnittstelle über die integrierte RS232-/RS485-Schnittstelle

ems5.LM

DIGICONTROL ems5-Erweiterungslizenz für Lastmanagement Lastgruppe mit 8 Lasten

ems5.VPN

DIGICONTROL ems5-Erweiterungslizenz für eine sichere VPN Kommunikation. Darüber hinaus als BACnet-IP-Gateway für die Anbindung von weiteren BACnet-Komponenten.

ems5.EMAIL

DIGICONTROL ems5-Erweiterungslizenz für den E-Mail Versand aus der Automationsstation

ems5.BACMO

Erweiterungslizenz für integrierte BACnet-Modbus-Schnittstelle

ems5.ECONO

Erweiterungslizenz zur Optimierung der Energieeffizienz in RLT-Anlagen / Klimaanlagen

auf Anfrage

R4D.UV

ROOM4D Montagevariante Installationskleinverteiler DIGICONTROL R4D.UV
Installationskleinverteiler für Hohlwandeinbau aus Kunststoff, nach DIN VDE 0603/1 und DIN 43 871. Zum Einbau von Geräten bis 63 A mit 70 mm Einbautiefe nach Maßnorm DIN 43 880, Bemessungsspannung 400 V/50 Hz, Schutzart IP30, Schutzklasse II schutzisoliert.
Abmessungen (BxHxT): 348 x 505 x 94,5 mm

R4D.DV

ROOM4D Montagevariante Kleinverteiler DIGICONTROL R4D.DV
Kleinverteiler, 1-reihig, 14 Teilungseinheiten, Ui=400 V, schraubenlose PE/N-Klemmschiene, oben elastische Einführungen, mit Kabelblende, Abdeck- und Beschriftungsstreifen, zusätzlichen Doppelmembranstutzen
Abmessungen (BxHxT): 300 x 300 x 142 mm

R4D.FV

ROOM4D Montagevariante Rangierverteiler DIGICONTROL R4D.FV
Rangierverteiler aus 1mm verzinktem Stahlblech, festsitzende Kabeleinführungstüllen M25 mit Durchstoßmembran, Deckel mit Schnellverschluss, Schutzart IP40
Abmessungen (BxHxT): 500 x 350 x 80 mm
