ems2.RTR-ECS-G
System zum Instandsetzen von DIGICONTROL ecs3 Bestandsanlagen (Grundplattenmontage)

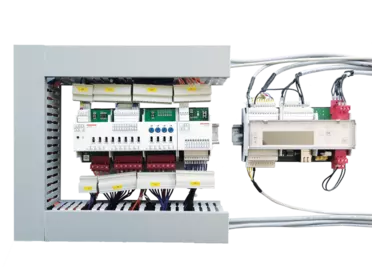

Betreiber von DIGICONTROL ecs3 Automationssystemen werden durch das DIGICONTROL Retrokit ems2.RTR-ECS-G in die Lage versetzt, ihre ecs3 Automationsstationen (AS) im Bestand gegen AS der neuesten DIGICONTROL-Generation austauschen zu lassen. Dieses kann kostengünstig und schnell, im laufenden Gebäudebetrieb erfolgen. Der Einsatz des Retrokits bietet sich an, wenn neue Anforderungen (z.B. Ethernet-Anbindung, grafischer Websever, BACnet, Fernwarten und - bedienen) an die Automationsstation gestellt werden, welche die eine ecs3 Automationsstation nicht erfüllen kann. Weiterhin stellt der Einsatz des Retrokits, bei einem Defekt einer Bestandsanlage mit ecs3- Automationsstation, eine wirtschaftliche Alternative zum Neubau dar. Der Anschluss der Original-ecs3-Stecker erfolgt in vorbereitete Stecker Adapter des Retrokits. Somit entsteht keinerlei Verdrahtungsaufwand.
- Spannung:24 V DC +/- 15 %
- Leistungsaufnahme:13 W
- Elektrischer Anschluss:
- über Schraubsteckklemmen für Drähte bis 2,5 mm²
- steckerfertige Montage an Bestandsanlage (Klemmen der ecs3)
- Montageart:Grundplattenmontage
- Normen / Regeln / Richtlinien / Zulassungen:Siehe EU-Konformitätserklärung
- Eingänge:
- 21 Universaleingänge, frei konfigurierbar als:
- PT/NI1000, Auflösung 12 Bit
- Digitale Eingänge 24 V DC
- 0...10 V DC, Auflösung 12 Bit
- 10 digitale Eingänge 24 V DC
- Ausgänge:
- 8 Analogausgänge 0...10 V DC, Auflösung 10 Bit, 3 mA
- 14 digitale Relaisausgänge 230 V AC / 6 A / potentialfreier Schließer
- Lokale Vorrangbedienung:
- 8 Relaisausgänge: Bedienung über Schiebeschalter (HAND-AUS-AUTO)
- 4 Analogausgänge: Bedienung über Schiebeschalter (HAND-AUS-AUTO) und Potentiometer (0-100 %)
- 12 Eingänge zur RM aller LVB-Schalterstellungen
- Display:Integriertes Display mit multifunktionaler Tastatur zur Sollwerteingabe, Abfrage von Istwerten, Meldungen etc.
- LED-Anzeige:
- ems2.CP14D: 24 V-LED (Grün), RUN-LED (Grün), ST-LED (Rot)
- ems4.KM03E: 8 x Status LED für Relaisausgänge (Grün), 1 x CAN-Bus-Aktivität (Rot / Grün)
- ems4.DE07E: CAN-Bus-Aktivität (Rot / Grün), LED D1 auf Leiterplatte, 10 Signal LEDs auf Gerätefront, LED-Farbe über Software konfigurierbar: Grün, Rot, Orange
- Schnittstellen:
- 2 x RS232 / RS485, davon eine RS232 (COM-B) mit DCD-, DSR und DTR-Signal für Modembetrieb
- 2 x CAN-BUS für max. 1 MBit/s, Bus-Anschluss über Schiebeschalter
- 1 x LIN-Bus
- Ethernet-Schnittstelle 10/100 MBit, RJ45 an der Gehäuseunterseite Link-LED
